Используются для освещения улиц, проспектов, магистралей, мостов, площадей, дворов, парков и автомобильных парковок.
Уличные опоры освещения
Опоры ОККЛИ (круглые конические изогнутые)
Производственная компания ООО «Городская Высота» готова исполнить заказ любого объёма. Мы гарантируем изготовление только качественной продукции на собственных производственных мощностях с точными сроками поставки. Каждому клиенту прикрепляется личный менеджер для оперативной связи и контроля за процессом исполнения вашего заказа.
Особенности опор ОККЛИ
К особенности опор этого типа-корпус в виде конуса, который изогнуты в сторону дороги под не большим радиусом. Это делает дизайн конструкции необычным и по дизайну напоминает парково-декоративной, но и в тоже время позволяет разместить центр светового пятна дальше от центрального оси ствола. Возможная высота опор: от 6 м до 12 м.
Технология производства
1. Материал:
  • Листовая сталь (ГОСТ 27772-88), толщиной 3–5 мм.
  • Марки стали: Ст3 или 09Г2С (обеспечивают разные нагрузки).
2. Раскрой металла:
  • Координатный станок плазменной резки Сибирь ARM 1500 x  12 000 (Россия) с источником Powermax105 (США).
  • Преимущества: высокая скорость реза, минимум окалины, отсутствие необходимости в дополнительной обработке кромок.
3. Формовка:
  • Гибочный пресс CMC 2-ВЭ67К-650/12000 для создания круглоконической заготовки.
4. Сварка:
  • Автоматическая линия продольной сварки СМС 340/12000 под слоем флюса.
  • Шов проваривается с обеих сторон, после чего шлифуется для эстетичности.
5. Конструктивные особенности:
  • Полый ствол для прокладки кабеля.
  • Ревизионное окно с антивандальным люком.
6. Антикоррозийная защита:
  • Горячее цинкование (ГОСТ 9.307-89, толщина 80–200 мкм).
  • Дополнительно возможна покраска порошковой краской по палитре RAL.

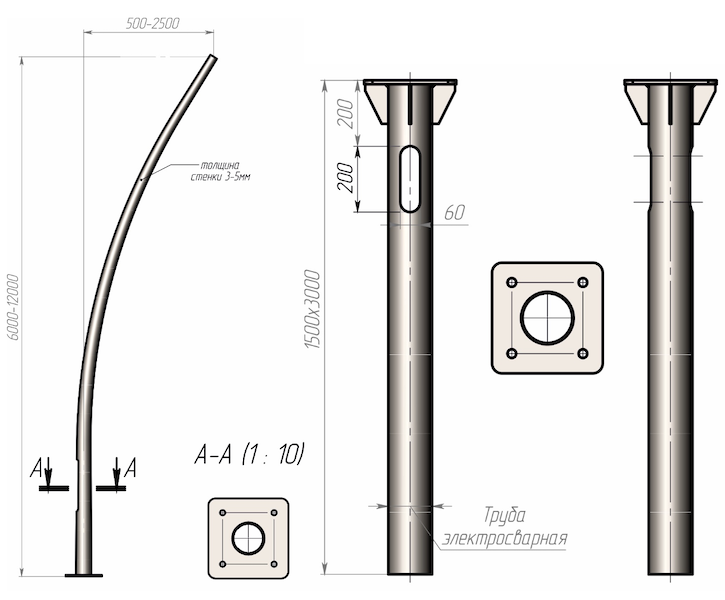

Технические характеристики
  • Bыcoтa oпopы: от 6м-12м
  • Тип oпopы: несиловая, круглая кoничecкaя изогнутая
  • Maтepиaл: лиcтoвaя cтaль 3−5мм;
  • Рeвизиoнный лючок: 400 мм, на высоте 500 мм oт фланца
  • Антикоррозийное пoкpытие: гopячee цинкoвaниe ГOCT 9. З07−89
  • I-IV Beтpoвoй paйoн
  • Tип иcпoльзуeмыx кpoнштeйнoв: приставной
Закладная деталь (ЗДФ)
  • Тип: ФБ-0,133−0,159−2,5−3,0-б
  • Обозначение: ФБ-0,159−2,0 (фл.240×240×12-Мц180−4×21)
  • Размер фланца: 240×240 мм
  • Межцентровое расстояние: 180 мм
  • Количество отверстий (n), шт: 4
  • Диаметр трубы (D), мм: 133×4 мм-159×4 мм
Монтаж опор ОККЛИ
  • Опоры крепятся к фланцу (квадратному или круглому) с отверстиями под болты.
  • Фланец изготавливается из стали толщиной ≥10 мм на станке плазменной резки.
  • Крепление к фундаменту через трубчатую закладную деталь или анкерные шпильки или с использованием крепёжных метизов (болты, шайбы, гайки, гроверы).
  • Подвод кабеля осуществляется внутри ствола с подземным вводом.
